規格トレー

規格トレーとは、200種類以上のラインナップからポケット寸法や材質、外寸を選んでいただける既製品の部品トレーです。金型不要・通常1〜2週間で出荷します。

Jトレイシリーズを中心とし、Jトレイエコシリーズ、NS50A規格トレイ・がんばるトレイ-G、がんばるトレイ-TS、がんばるエンプラトレイをラインナップ。規格トレーの強みは、初期投資ゼロですぐに発注できる点です。

規格トレーのシリーズ一覧

対応材質と対応特殊シート

シリーズ	区分	材質	厚み
Jトレイ	基本材質	A-PET	0.3mm～1.0mm
		PS(N)	0.3mm～0.5mm
		PP(N)	0.4mm～1.2mm
	特殊シート	帯電防止A-PET	0.5mm・0.7mm・1.0mm
		帯電防止PP	0.5mm・0.7mm・1.0mm
		導電性A-PET	0.5mm・0.7mm・1.0mm
		発泡シート	2.0mm
		バイオPET	0.5mm
J-TP（TP342）シリーズ	基本材質	PP(N)	0.5mm
TP331シリーズ	基本材質	A-PET	0.5mm
NS50Aシリーズ	基本材質	A-PET	1mm
エコシリーズ	特殊シート	バイオPET	0.5mm
がんばるトレイ-G	基本材質	A-PET	0.5mm
がんばるトレイ-TS	基本材質	A-PET	1.2mm
がんばるエンプラトレイ	基本材質	ポリアミド（MCナイロン）青色系	-

Jトレイシリーズ

ジャパン・プラス規格品の主軸となる汎用シリーズです。 ポケット寸法・材質・シートサイズの組み合わせが広く、電子部品から精密部品まで多くのお客さまにご採用いただいております。

• 取扱材質：A-PET（0.3〜1.0mm）、PS(N)（0.3〜0.5mm）、PP(N)（0.4〜1.2mm）、 ※J-TP（TP342）シリーズはPP(N)0.5mm限定・TP331-シリーズはPET0.5mm限定
• 特殊シート：帯電防止A-PET、帯電防止PP、導電性A-PET、発泡シート、バイオPET
• 標準外寸：254×353mm（外寸表示のない品番）

Jトレイ エコシリーズ

植物由来原料を一部使用したバイオPETのエコシリーズ。バイオPETは、透明性や強度は通常PETと同等で、CO2排出量を低減した素材です。サステナビリティ調達の要件がある現場に適しています。

• 材質：バイオPET（透明）、厚さ0.5mm
• 対応コンテナ：TP342・TP331

NS50A 規格トレイ

量産規格品との寸法の適合可否については、部品図面をもとに個別にご案内いたします。

• 材質：PET厚さ1mm
• 外寸法：369×588mm（全品番共通）
• 対応コンテナ：NS50A、NES311、RB-46（N-46）

がんばるトレイ-G

部品の防塵・防護が必要なシーンに適した蓋付きトレイです。コンパクトな二つ折り設計で、保管や搬送両方の場面で使えます。

• 材質：PET厚さ0.5mm、蓋付き
• 外寸法：360×250mm（蓋を開けた状態）／180×250mm（蓋を閉じた状態）

がんばるトレイ-TS

B5・A4・A3の3サイズで展開しており、用紙500枚を収納できる蓋付きトレイ。事務現場や検査工程での書類保管にもご活用いただけます。

• 材質：PET厚さ1.2mm
• サイズ：B5、A4、A3

がんばるエンプラトレイ

Jトレイ 規格サイズ一覧

Jトレイの規格品番とポケット寸法を表でご確認いただけます。

※ 外寸の表示がない品番は、すべて254×353mmです。
※ 重〇は180度回転させることで重なり防止になる品番です。
※ 単位はすべてmmです。

型番号	重	穴寸法 A×B	C（深さ）	穴数（縦×横）	トレイ外寸	高さ
J1-1	〇	10×10	5	220（11×20）	—	10
J1-2	〇	10×10	10	220（11×20）	—	15
J2-1	〇	15×15	5	150（10×15）	—	10
J2-2	〇	15×15	10	150（10×15）	—	15
J3-1	〇	20×20	5	80（8×10）	—	10
J3-2	〇	20×20	10	80（8×10）	—	10
J3-3	×	20×20	15	96（8×12）	—	15
J4-1	×	30×30	12	70（7×10）	—	12
J4-2	×	30×30	20	70（7×10）	—	20
J4-3	〇	30×30	25	48（6×8）	—	25
J5-1	〇	35×35	10	40（5×8）	—	15
J5-2	〇	35×35	20	40（5×8）	—	25
J5-3	〇	35×35	25	35（5×7）	—	25
J5-4	〇	35×35	35	35（5×7）	—	35
J6-1	〇	40×40	10	35（5×7）	—	15
J6-2	〇	40×40	20	35（5×7）	—	20
J6-3	〇	40×40	30	24（4×6）	—	30
J7-1	〇	10×15	5	180（12×15）	—	10
J7-2	〇	10×15	10	180（12×15）	—	15
J7-3	〇	10×15	15	180（12×15）	—	20
J8-1	〇	10×20	5	130（13×10）	—	10
J8-2	〇	10×20	10	130（13×10）	—	15
J8-3	〇	10×20	15	130（13×10）	—	20
J9-1	〇	25×20	5	70（7×10）	—	10
J9-2	〇	25×20	10	70（7×10）	—	15
J9-3	〇	25×20	20	70（7×10）	—	25
J10-1	〇	30×20	5	60（6×10）	—	10
J10-2	〇	30×20	10	60（6×10）	—	15
J10-3	〇	30×20	20	60（6×10）	—	25
J11-1	〇	35×20	5	50（5×10）	—	10
J11-2	〇	35×20	10	50（5×10）	—	15
J11-3	〇	35×20	20	50（5×10）	—	25
J12-1	〇	40×20	5	50（5×10）	—	10
J12-2	〇	40×20	10	50（5×10）	—	15
J12-3	〇	40×20	20	50（5×10）	—	25
J13-1	〇	50×20	10	40（4×10）	—	15
J13-2	〇	50×20	20	40（4×10）	—	25
J14-1	〇	30×50	10	30（6×5）	—	15
J14-2	〇	30×50	20	30（6×5）	—	25
J14-3	〇	30×50	30	30（6×5）	—	30
J15-1	×	30×63	12	35（7×5）	—	12
J15-2	×	30×63	20	35（7×5）	—	20
J15-3	〇	40×55	20	25（5×5）	—	20
J15-4	×	45×45	35	24（4×6）	—	35
J15-5	〇	50×50	25	15（3×5）	—	25
J15-6	×	40×55	10	25（5×5）	—	10
J15-7	×	25×30	25	70（10×7）	—	25
J15-8	×	40×45	25	30（5×6）	—	25
J15-9	×	30×60	30	30（6×5）	—	30
J16-1	×	90×60	19	21（3×7）	299×473	19
J16-2	×	28×87	25	32（8×4）	280×390	30
J16-3	×	53×53	25	30（5×6）	312×373	25
J16-4	×	23×23	15	100（10×10）	300×300	17
J16-5	〇	22×58	20	48（8×6）	295×424	20
J16-6	〇	13×18	10	195（15×13）	295×424	10
J16-7	〇	35×50	18	20（4×5）	210×300	18
J16-8	〇	33×20	10	50（5×10）	210×300	10
J16-9	×	φ16	10	100（10×10）	220×220	10
J16-10	×	15×23	5	100（10×10）	208×278	10
J16-11	×	16×30	20	100（10×10）	265×405	20
J16-12	×	8×17	6	100（10×10）	150×210	6
J17-1	〇	50×50	35	48（6×8）	345×496	40
J17-2	×	25×40	10	64（8×8）	260×355	10
J17-3	×	10×20	10	270（10×27）	260×355	11
J17-4	×	40×40	10	35（7×5）	—	10
J17-5	×	35×35	10	35（5×7）	260×355	10
J17-6	×	25×25	8	88（8×11）	260×355	8
J17-7	〇	45×45	12	35（5×7）	260×355	16
J18-1	×	84×33	20	48（4×12）	375×470	20
J18-2	×	35×85	34	50（10×5）	420×475	38
J18-3	×	10×30	10	100（12×8+1×4）	230×300	12
J18-4	〇	20×20	18	56（7×8）	235×300	23
J18-5	×	68×90	23	25（5×5）	395×510	23
J18-6	×	20×47	17	50（10×5）	300×300	17
J18-7	〇	30×30	5	48（6×8）	—	10
J18-8	×	52×52	15	30（5×6）	302×358	15
J18-9	×	φ20	15	150（10×15）	260×385	15
J19-1	〇	37×70	20	36（6×6）	300×470	23
J19-2	〇	80×40	17	30（3×10）	300×470	20
J19-3	〇	30×50	25	25（5×5）	—	28
J19-4	〇	380×300	35	1	375×465	35
J20-1	〇	180×30	25	8（1×8）	—	30
J20-2	〇	50×70	30	12（3×4）	—	35
J20-3	〇	90×70	30	8（2×4）	—	35
J20-4	〇	100×60	25	8（2×4）	—	30
J20-5	〇	100×90	25	6（2×3）	—	30
J20-6	〇	100×80	25	6（2×3）	—	30
J20-7	〇	60×40	25	18（3×6）	—	30
J21-1	〇	φ60	30	12（3×4）	—	35
J21-2	〇	φ50	25	20（4×5）	—	30
J21-3	〇	φ40	20	35（5×7）	—	25
J21-4	〇	φ70	30	11	—	35
J21-5	〇	φ80	30	6（2×3）	—	35
J21-6	〇	φ90	30	6（2×3）	—	35
J21-7	〇	φ100	30	5	—	35
J22-1	〇	210×35	20	7（1×7）	—	25
J22-2	〇	100×20	15	20（2×10）	—	20
J22-3	〇	210×20	20	10（1×10）	—	25
J22-4	〇	200×50	30	5（1×5）	—	35
J50-1	〇	35×45	20	30（5×6）	—	25
J50-2	〇	55×50	20	15（3×5）	—	25
J50-3	〇	φ60	10	12（3×4）	—	15
J50-4	〇	30×50	20	25（5×5）	—	25
J50-5	〇	200×65	10	4（1×4）	—	15

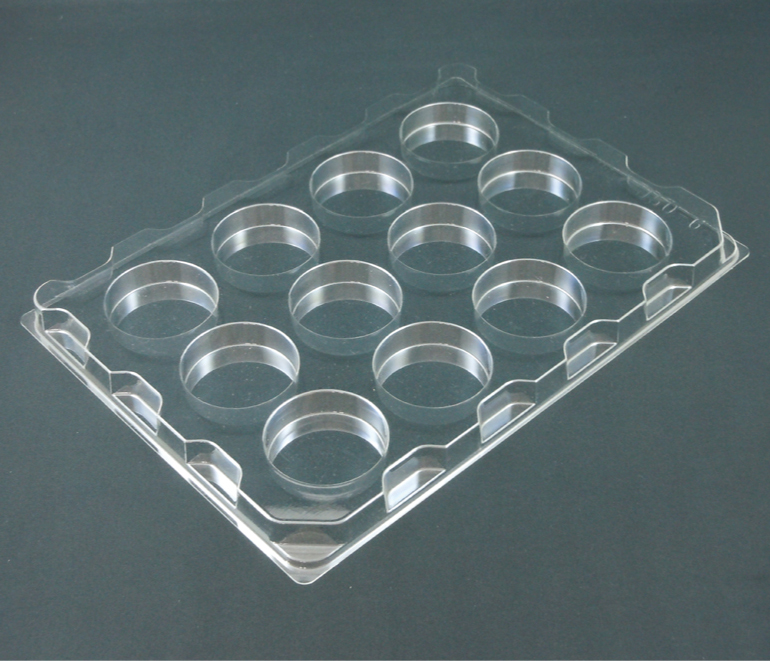

J50-6	〇	φ60	15	12（3×4）	—	20
J50-7	〇	35×50	30	25（5×5）	—	35
J50-8	〇	20×130	20	16（8×2）	—	25
J50-9	〇	100×30	20	14（2×7）	—	25
J51-1	〇	90×50	30	10（2×5）	—	35
J51-2	〇	35×70	30	20（5×4）	—	35
J51-3	〇	35×325	25	5（5×1）	—	30
J51-4	〇	20×100	10	27（9×3）	—	15
J51-5	〇	35×70	15	20（5×4）	—	20
J51-6	〇	25×25	5	60（6×10）	—	10
J51-7	〇	100×80	15	6（2×3）	—	20
J51-8	〇	45×55	20	20（4×5）	—	25
J51-9	〇	φ80	10	6（2×3）	—	15
J52-1	〇	50×50	30	15（3×5）	—	35
J52-2	〇	90×40	20	12（2×6）	—	25
J52-3	〇	5×25	5	200（20×10）	—	10
J52-4	〇	35×20	25	50（5×10）	—	30
J52-5	〇	10×28	10	100（10×10）	—	15
J52-6	〇	195×295	30	1（1×1）	—	35

J-TP342シリーズ
（外寸290×458mm、
PP（N）0.5mm限定）

型番号	重	穴寸法 A×B	C（深さ）	穴数（縦×横）	高さ
J-TP342A	〇	101×51	27	10（2×5）	33
J-TP342B	〇	111×56	27	10（2×5）	33
J-TP342C	〇	40×40	10	40（5×8）	15
J-TP342D	〇	20×20	5	100（10×10）	10
J-TP342E	〇	35×35	20	45（5×9）	25
J-TP342F	〇	20×25	20	80（8×10）	25
J-TP342G	〇	60×55	5	28（4×7）	10

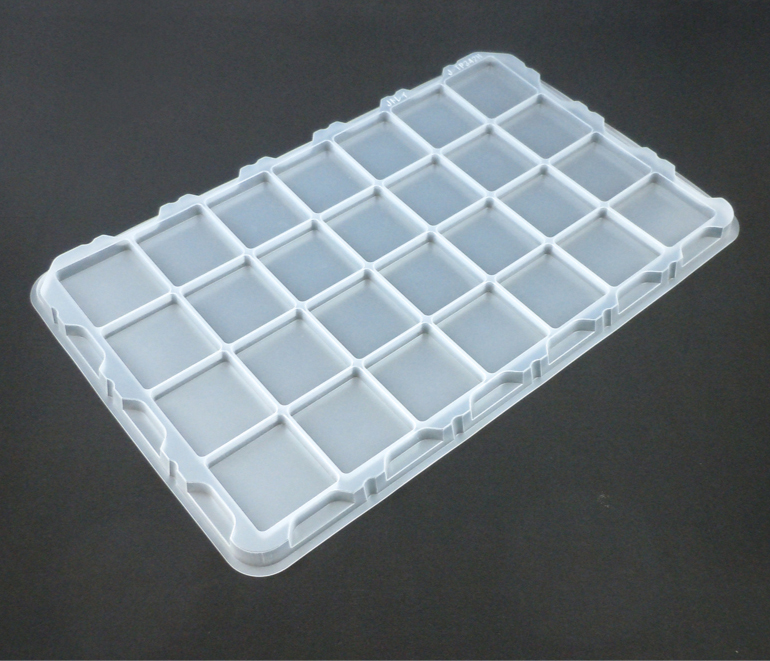

J-TP342H	〇	60×55	10	28（4×7）	15
J-TP342I	〇	50×150	15	8（4×2）	20
J-TP342J	〇	50×80	10	16（4×4）	15
J-TP342K	〇	115×20	20	20（2×10）	25
J-TP342L	〇	35×20	10	70（5×14）	15

TP-331シリーズ
（外寸290×290mm、A-PET（N）0.5mm限定）

型番号	重	穴寸法 A×B	C（深さ）	穴数（縦×横）	高さ
TP-331A	〇	110×110	24	4（2×2）	29
TP-331B	〇	110×70	24	6（2×3）	29
TP-331C	〇	70×70	24	9（3×3）	29
TP-331D	〇	70×50	24	12（3×4）	29
TP-331E	〇	50×50	24	16（4×4）	29
TP-331F（NEW）	〇	240×240	24	1（1×1）	29
TP-331G（NEW）	〇	240×110	24	2（1×2）	29
TP-331H（NEW）	〇	240×70	24	3（1×3）	29
TP-331J（NEW）	〇	110×40	24	10（2×5）	29
TP-331K（NEW）	〇	70×40	24	15（3×5）	29

Jトレイ エコシリーズ
規格サイズ一覧

バイオPET（透明、厚さ0.5mm）製のエコシリーズです。

型番号	穴寸法 A×B	C（深さ）	穴数（縦×横）	外寸法（縦×横×高さ）	対応コンテナ
eco3-4	20×20	20	150（10×15）	290×458×20	TP342
eco4-2	30×30	20	84（7×12）	290×458×20	TP342
eco6-2	40×40	20	54（6×9）	290×458×20	TP342
eco11-3	20×35	20	100（10×10）	290×458×20	TP342
eco15-2	63×30	20	48（4×12）	290×458×20	TP342
eco-A	25×276	30	9（9×1）	290×290×30	TP331
eco-B	25×20	30	99（9×11）	290×290×30	TP331
eco-C	48×30	55	35（5×7）	290×290×55	TP331
eco-D	25×41	30	54（9×6）	290×290×30	TP331
eco-E	25×135	30	18（9×2）	290×290×30	TP331

NS50A 規格トレイ
規格サイズ一覧

型番号	穴寸法 A×B	C（深さ）	穴数（縦×横）	トレイ高さ	コンテナへの枚数
NS50A-1-5	300×500	30	1（1×1）	38	5
NS50A-2-5	300×225	30	2（1×2）	38	5
NS50A-3-5	300×150	30	3（1×3）	38	5
NS50A-4-5	132×225	30	4（2×2）	38	5
NS50A-6-5	132×150	30	6（2×3）	38	5
NS50A-1-4	300×500	38	1（1×1）	46	4
NS50A-2-4	300×225	38	2（1×2）	46	4
NS50A-3-4	300×150	38	3（1×3）	46	4
NS50A-4-4	132×225	38	4（2×2）	46	4
NS50A-6-4	132×150	38	6（2×3）	46	4
NS50A-1-3	295×500	52	1（1×1）	60	3
NS50A-2-3	295×225	52	2（1×2）	60	3
NS50A-3-3	295×145	52	3（1×3）	60	3
NS50A-4-3	132×225	52	4（2×2）	60	3
NS50A-6-3	132×145	52	6（2×3）	60	3
NS50A-1-2	285×490	80	1（1×1）	88	2
NS50A-2-2	285×220	80	2（1×2）	88	2
NS50A-3-2	285×135	80	3（1×3）	88	2
NS50A-4-2	127×220	80	4（2×2）	88	2
NS50A-6-2	127×135	80	6（2×3）	88	2

がんばるトレイ-G
規格サイズ一覧

蓋付きPET（厚さ0.5mm）のコンパクトトレイです。外寸はすべて360×250mm（開けた状態）／180×250mm（閉じた状態）です。

型番号	穴寸法 A×B	C（深さ）	穴数（縦×横）	高さ
G-1	20×20	20	35（5×7）	22
G-2	30×20	20	28（4×7）	22
G-3	30×30	20	20（4×5）	22
G-4	40×40	20	12（3×4）	22
G-5	60×30	20	10（2×5）	22
G-6（ペン用・NEW）	149×14.5	17.3	10（1×10）	25.3

がんばるトレイ-TS
規格サイズ一覧

B5・A4・A3用紙を500枚収納できる、蓋付きPET（厚さ1.2mm）トレイです。

型番号	外寸法 A×B×C	有効寸法 D×E×F	収納量
TS-B5	237×312×60	182×257×50	B5用紙500枚
TS-A4	265×352×60	210×297×50	A4用紙500枚
TS-A3	356×479×60	297×420×50	A3用紙500枚

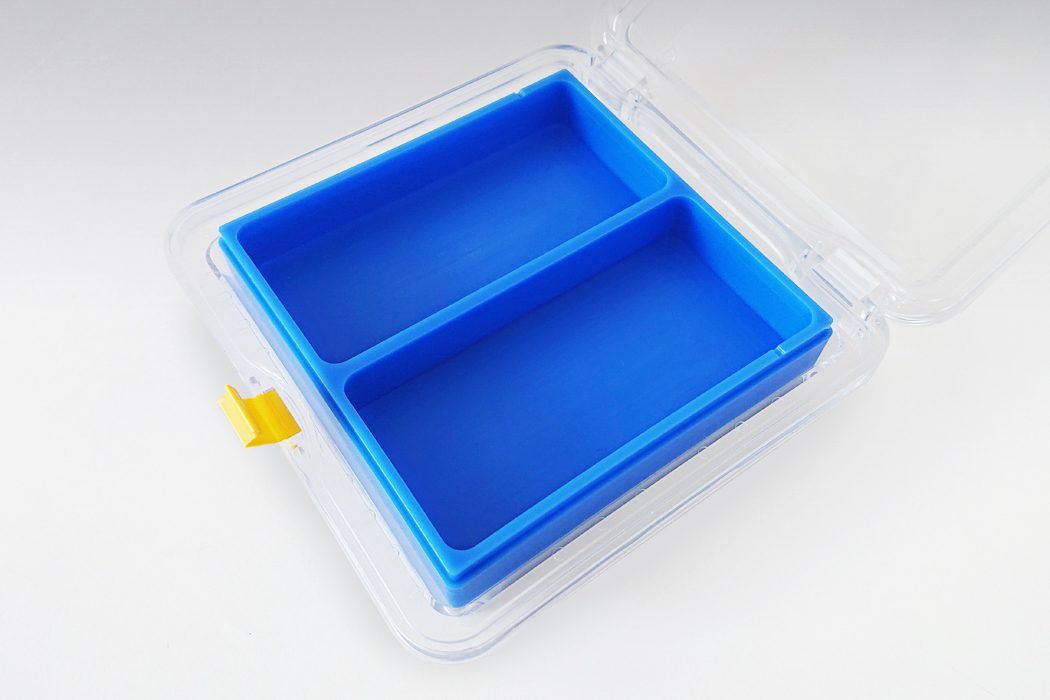

がんばるエンプラトレイ
規格サイズ一覧

MCナイロン（青色系）製で、油・薬品に強いエンジニアリングプラスチックトレイです。BOXELの蓋側に、フィルムありの場合は1枚、なしの場合は2枚収納できます。

型番号	穴寸法 A×B	C（深さ）	穴数（縦×横）	外寸法（縦×横×高さ）	対応コンテナ
225-1	112×112	18	1（1×1）	120.37×120.37×25.2	BOXEL No.225
225-2	112×54	18	2（1×2）	120.37×120.37×25.2	BOXEL No.225
225-4	54×54	18	4（2×2）	120.37×120.37×25.2	BOXEL No.225

規格品選びの3ステップ

部品寸法・使用環境・シリーズの3ステップで、合うトレーをお選びいただけます。

1. ポケット寸法を確認：部品の縦・横・高さを測定し、余裕を持たせたサイズを把握
2. 使用環境を整理：静電気対策・薬品接触・検査要件など、現場の運用条件を整理
3. シリーズと材質を選択：適したシリーズと材質の組み合わせをご提案
